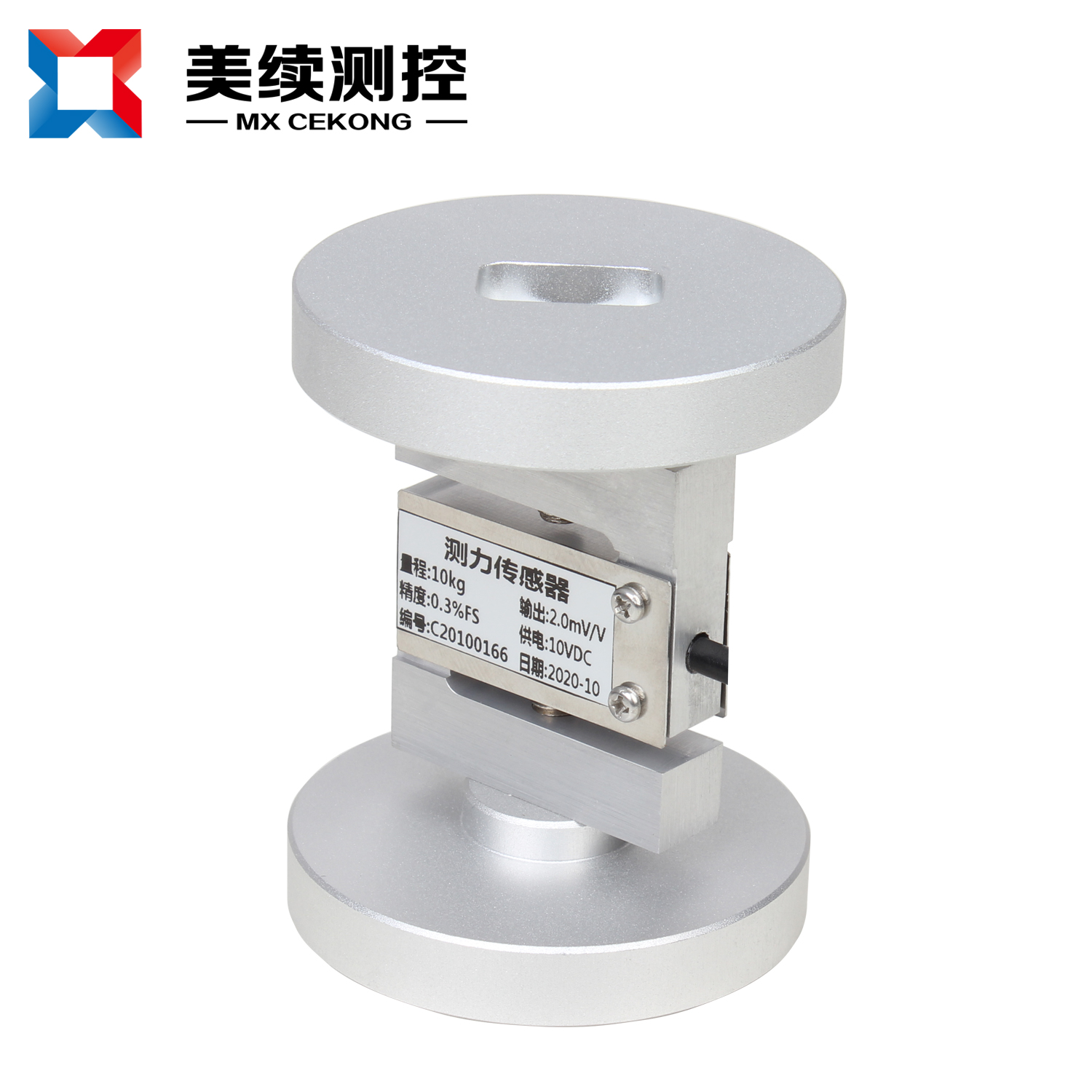

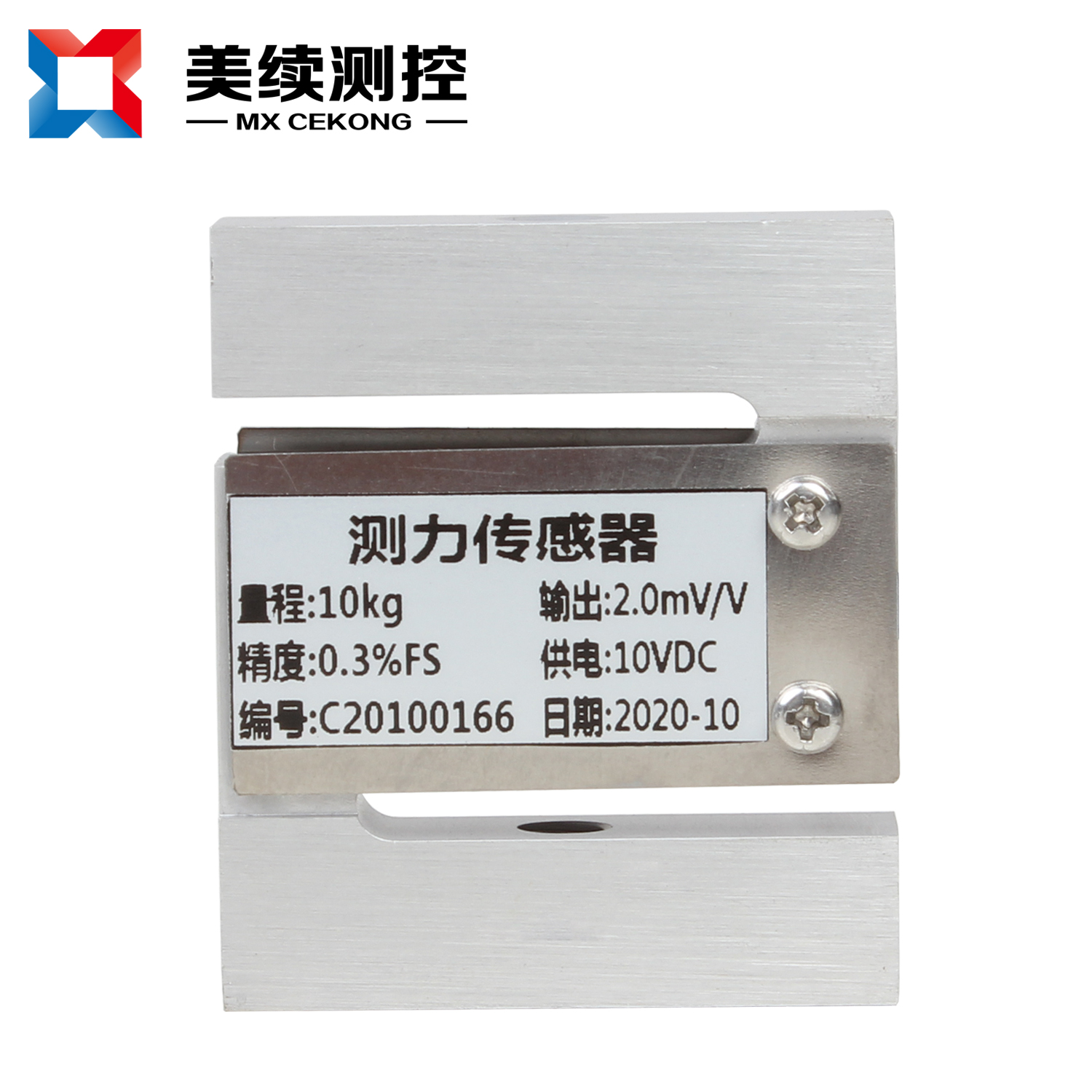

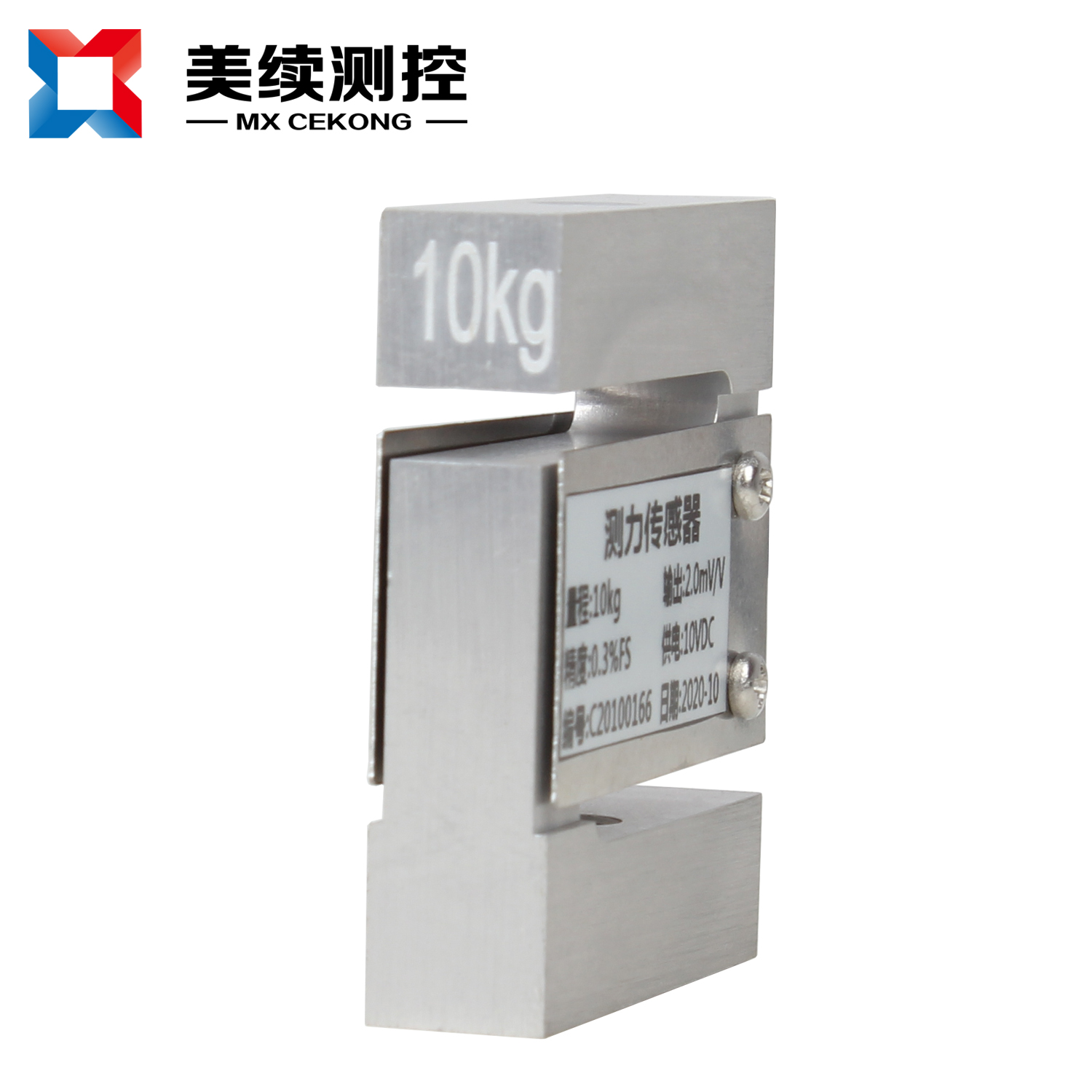

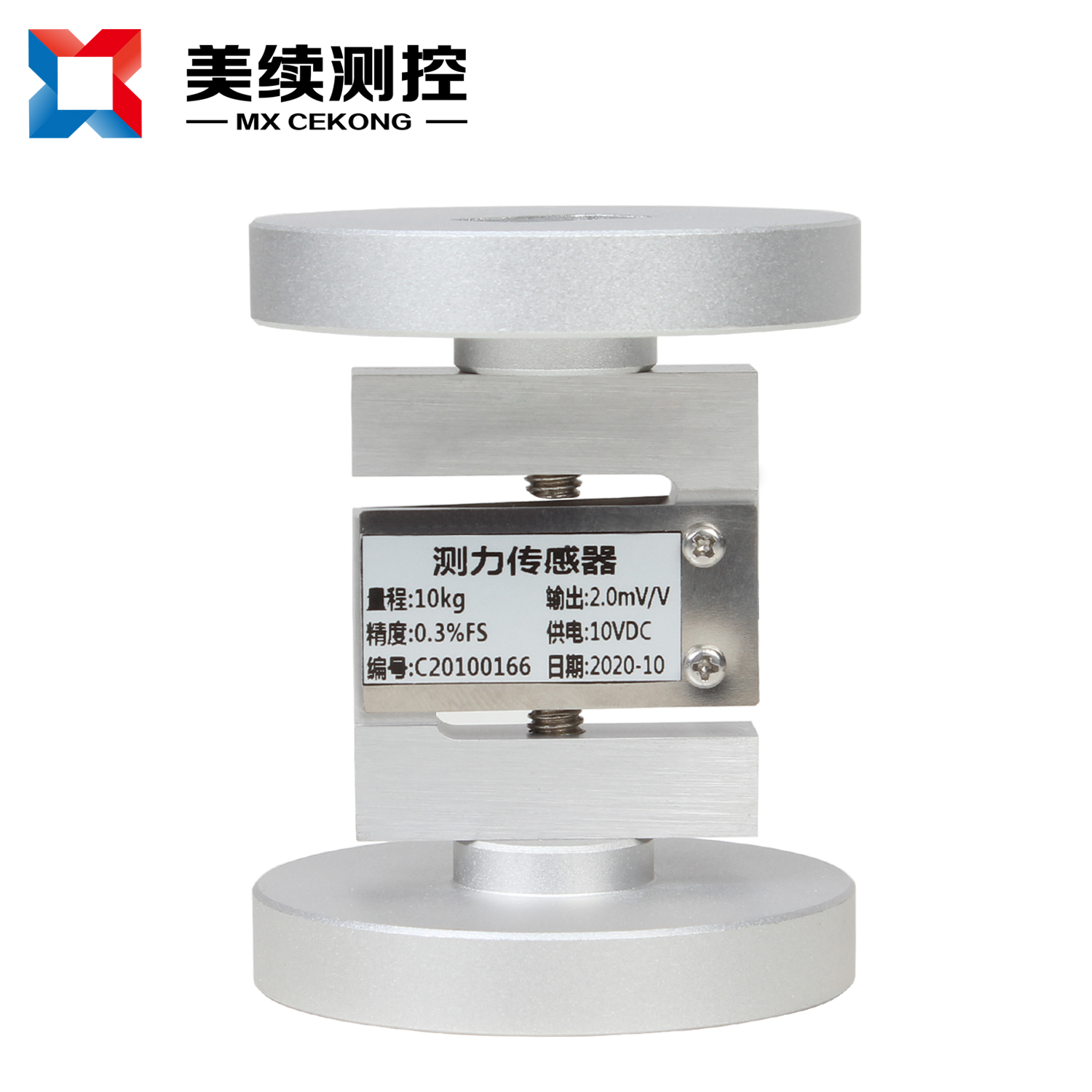

一、調試準備

傳感器的電源正、信號正、信號負、電源負分別接放大器的E+、S+、S-、E-。放大器的供電電壓為24V/0.，電源正接放大器的24V（10腳），電源負接放大器的GND（7腳）。

二、電壓輸出調整

1、使傳感器空載，調整電壓輸出零點電位器RW1，使輸出（VO與GND之間）電壓為0V。

2、放上一定重量的砝碼（砝碼重量用A表示，傳感器滿量程用B表示。砝碼重量應大于傳感器量程的30%），調整電壓滿度電位器RW2，使輸出電壓為A/B*5（電壓輸出0~5V）或A/B*10（電壓輸出0~10V）。比如傳感器為8kg，放的砝碼為4kg，則應使輸出電壓為4/8*10=5V。

3、用不同重量的砝碼驗證輸出（砝碼重量用A表示，傳感器滿量程用B表示），輸出電壓應為A/B*5（電壓輸出0~5V）或A/B*10（電壓輸出0~10V）。

三、電流輸出調整

1、使傳感器空載，調整電壓輸出零點電位器RW1，使輸出（VO與GND之間）電壓為0V。

2、使傳感器空載，調整電流輸出零點電位器RW4使輸出電流（IO與GND之間）為4mA。

3、放上一定重量的砝碼（砝碼重量用A表示，傳感器滿量程用B表示。砝碼重量應大于傳感器量程的30%），調整電流滿度電位器RW3，使輸出電流為（4+16*A/B）mA。比如傳感器為8kg，放的砝碼為4kg，則應使輸出電流為4+16*4/8 = 12mA。

4、拿下砝碼，如果空載時不是4mA。重復2、3過程。直到空載是4mA，放上重量為A的砝碼（傳感器量程為B）輸出電流為（4+16*A/B）mA。

5、用不同重量的砝碼驗證輸出（砝碼重量用A表示，傳感器滿量程用B表示），輸出電流應為（4+16*A/B）mA。

注意：傳感器空載，是指傳感器上無任何重物。如果有秤盤，并且秤盤重量較大（大于傳感器滿量程的10%），零點可能調不到4mA。

稱重變送器的用途

稱重變送器在工業稱重過程中常用的一種變送器，廣泛應用于數據采集、信號傳輸轉換和集散稱重控制系統和配料系統，主要應用于水泥、混凝土、玻璃、造紙、塑膠、化工、冶金、有色、棉紡、試驗機等行業稱重式料位、重量負荷、張力、拉壓力信號的變送、顯示、檢測等。
