1、PLC電源電路

PLC控制系統(tǒng)的電源除了交流電源外，還包括PLC直流電源，一般而言，PLC交流電源可以由市電直接供應，而輸入設備（開關，傳感器等）的直流電源和輸出設備（繼電器）的直流電源等，最好采取獨立的直流電源供電。大部分的PLC自帶24V直流電源，只有當輸入設備或者輸出設備所需電流不是很大的情況下，才能使用PLC自帶直流電源。

2、PLC輸入口和輸出口的電流定額

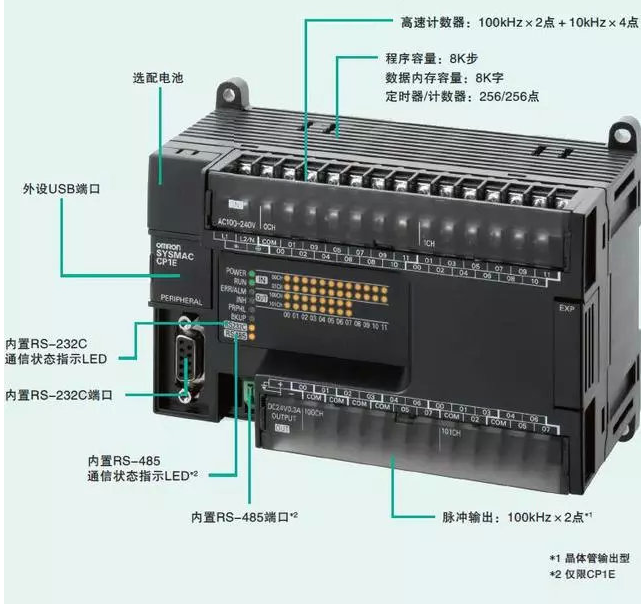

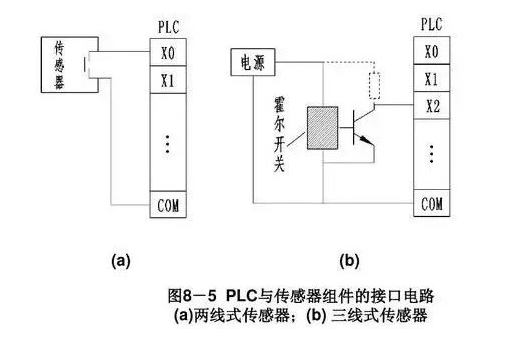

PLC自帶的輸入口電源一般為DC24v，輸入口每一個點的電流定額在5mA-7mA之間，這個電流是輸入口短接時產(chǎn)生的最大電流，當輸入口有一定的負載時，其流過的電流會相應減少。PLC輸入信號傳遞所需的最小電流一般為2mA，為了保證最小的有效信號輸入電流，輸入端口所接設備的總阻抗一般要小于2K歐。

也就是說當輸入端口的傳感器功率較大時候，需要接單獨的外部電源。

3、PLC輸出端口一般所能通過的最大電流隨PLC機型的不同而不同，大部分在1A~2A之間，當負載的電流大于PLC的端口額定電流的最大值時，一般需要增加中間繼電器才能連接外部接觸器或者是其他設備。

PLC正確接線是PLC有效運行的前提，也是PLC的基本技能，熟練的掌握PLC的接線常識是十分有必要的。
