這是一個非常重要且專業的安裝細節。壓力變送器出線口預留“滴水彎”的主要目的是防止水分、冷凝液或灰塵沿著電纜導管進入變送器的接線腔室和電氣內部。

您可以把它想象成建筑中煙囪的“U型存水彎”或雨傘的傘邊，其核心作用是引導和阻斷液體流動路徑。

以下是詳細的解釋：

1. 核心原因：防止液體侵入

· 冷凝水： 電纜導管通常是金屬材質，當環境溫度變化時，空氣中的水蒸氣會在導管內部冷凝成水珠。如果沒有滴水彎，這些冷凝水會順著電纜和導管內壁，因重力作用直接流入位置較低的變送器接線口。

· 雨水或其它液體： 在戶外或潮濕環境中，雨水、沖洗水或空氣中的水分可能從電纜導管的上部開口或其他縫隙進入。滴水彎可以有效地將這些液體截留并使其從滴水彎的底部滴落，而不是繼續流向設備。

2. 液體侵入會帶來的危害：

· 電氣短路： 水分進入接線腔室會導致端子間短路，造成測量誤差、信號跳變或設備損壞。

· 線路腐蝕： 長期潮濕會導致電氣接線端子、線路板和電纜芯線腐蝕、生銹，增加接觸電阻，甚至導致信號中斷。

· 設備故障： 嚴重時，水分會損壞變送器內部的精密電子元件，導致變送器永久性失效，增加維修和更換成本。

· 安全隱患： 在易燃易爆場所，接線腔室的密封是防爆的關鍵。水分侵入可能破壞密封性能，帶來安全隱患。

3. 滴水彎的工作原理

滴水彎通過制造一個“U”形或“Ω”形的管路，改變了電纜和導管的走向。其工作原理基于重力：

1. 路徑阻斷： 液體沿著電纜或導管內壁向下流。

2. 匯集與導向： 當流到滴水彎的最低點時，液體會在此處匯集。

3. 自然滴落： 當匯集的液體達到一定量時，會因自身重力從最低點滴落，而不會繼續向上爬升并流入變送器。

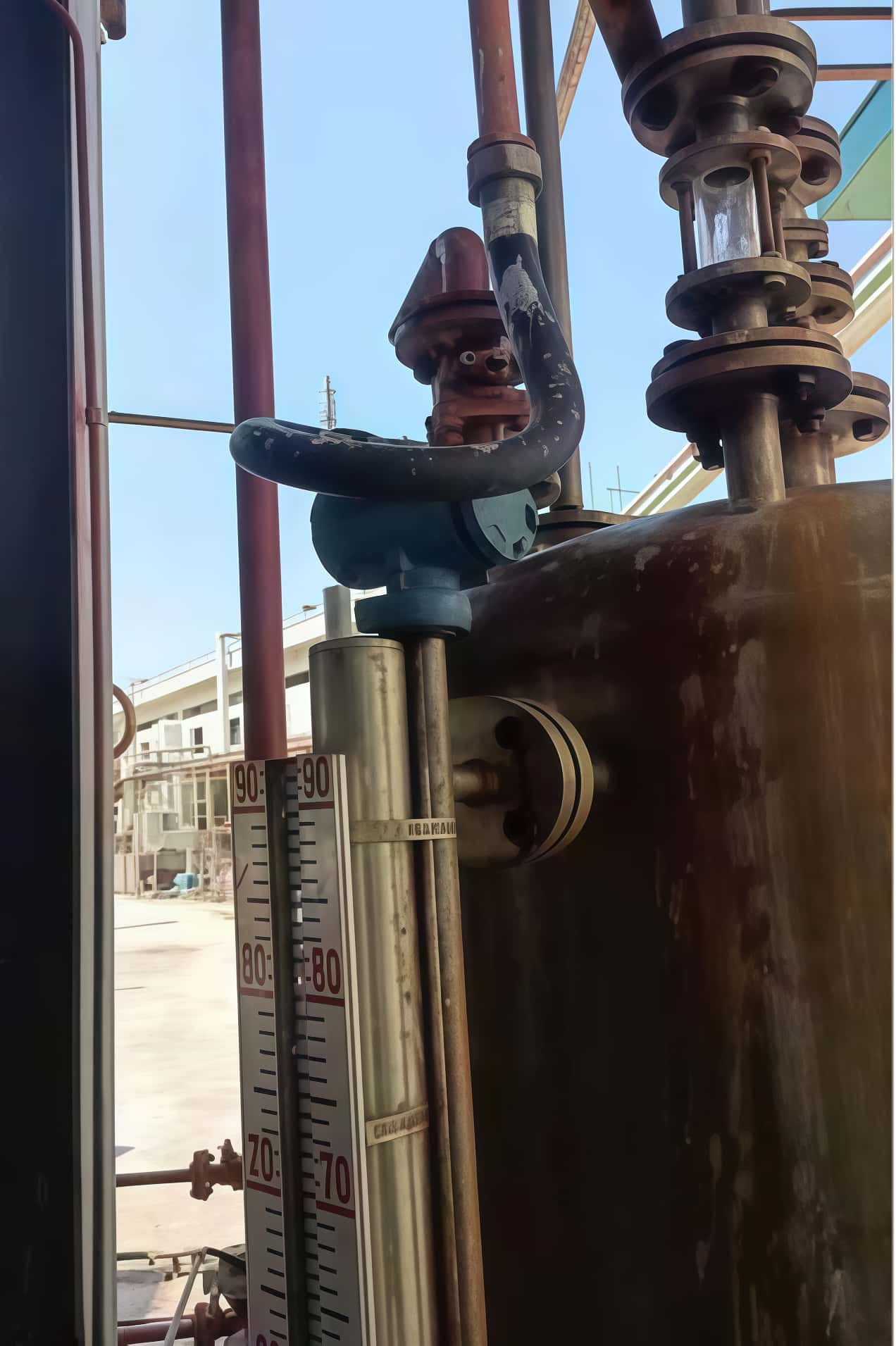

正確的安裝示意圖：

一個標準的安裝方式應該是：

```

                 電纜導管

                     |

                     | (從上往下)

                     ▼

                [滴水彎 - U形部分]  <-- 冷凝水在此匯集并滴落

                     |

                     |

                     ▼

              [壓力變送器接線口]

```

安裝要點：

· 方向正確： 滴水彎必須在變送器接線口之前，并且其底部必須低于接線口和導管的入口。

· 密封完善： 在變送器接線口處，必須使用合格的電纜密封接頭（俗稱格蘭頭），確保電纜和接口之間的密封。

· 導管開口： 電纜導管上部的開口也應做密封或向下彎曲處理，從源頭上減少水分進入。

總結

為壓力變送器出線預留滴水彎，是一個簡單、低成本但極其有效的預防性措施。它遵循了“防重于治”的原則，能極大地提高設備運行的可靠性和使用壽命，是儀表安裝規范中一個必須遵守的基本要求。
