產品描述

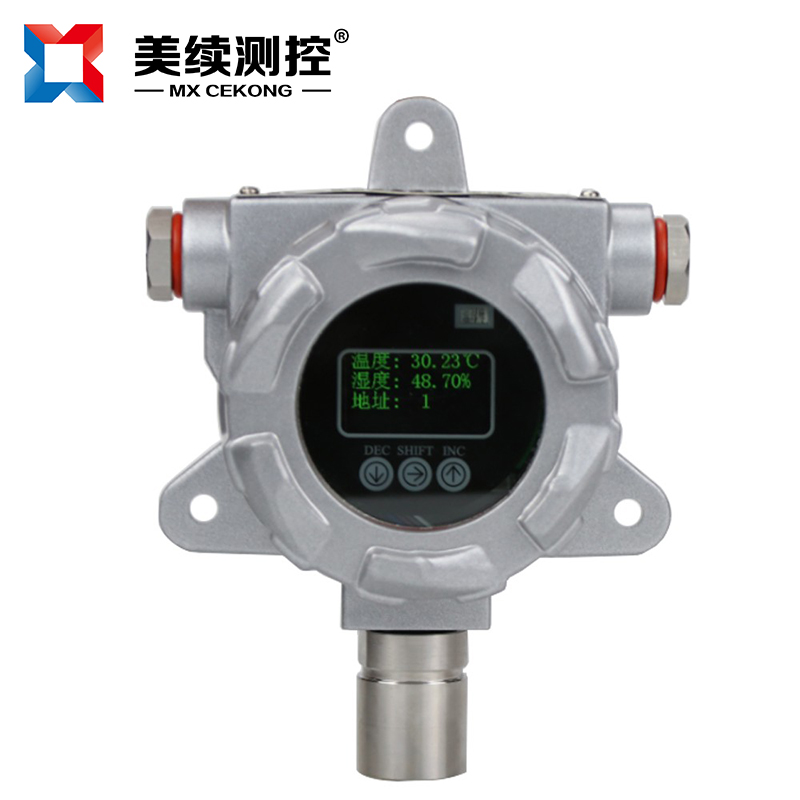

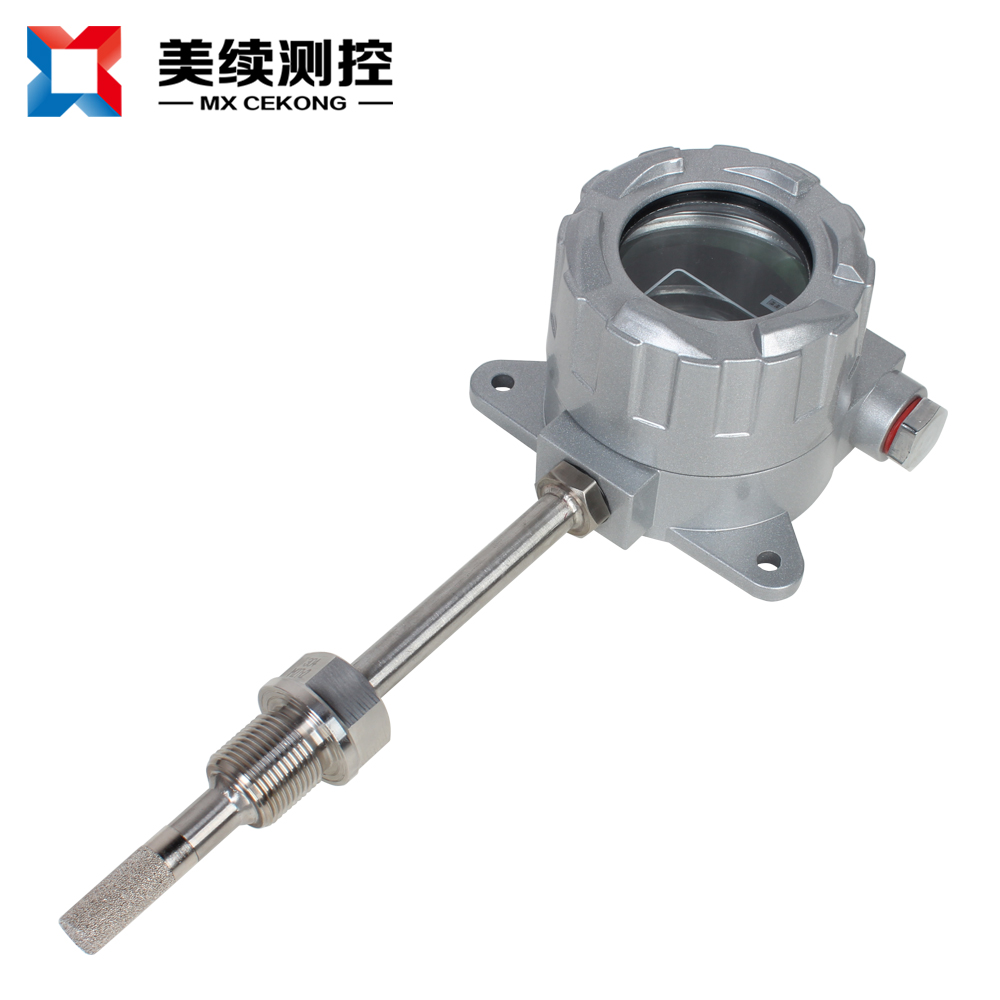

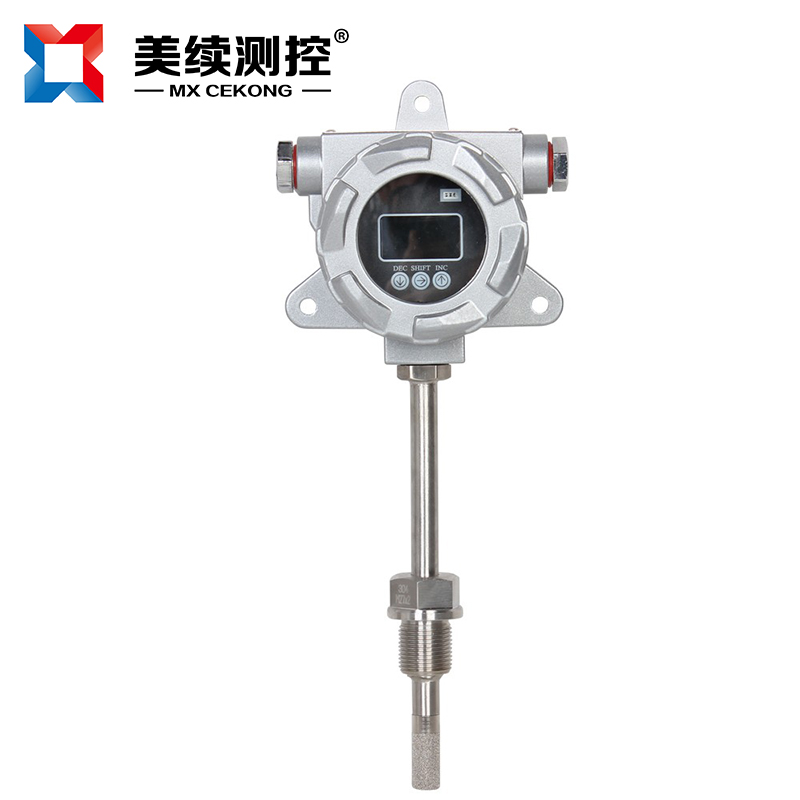

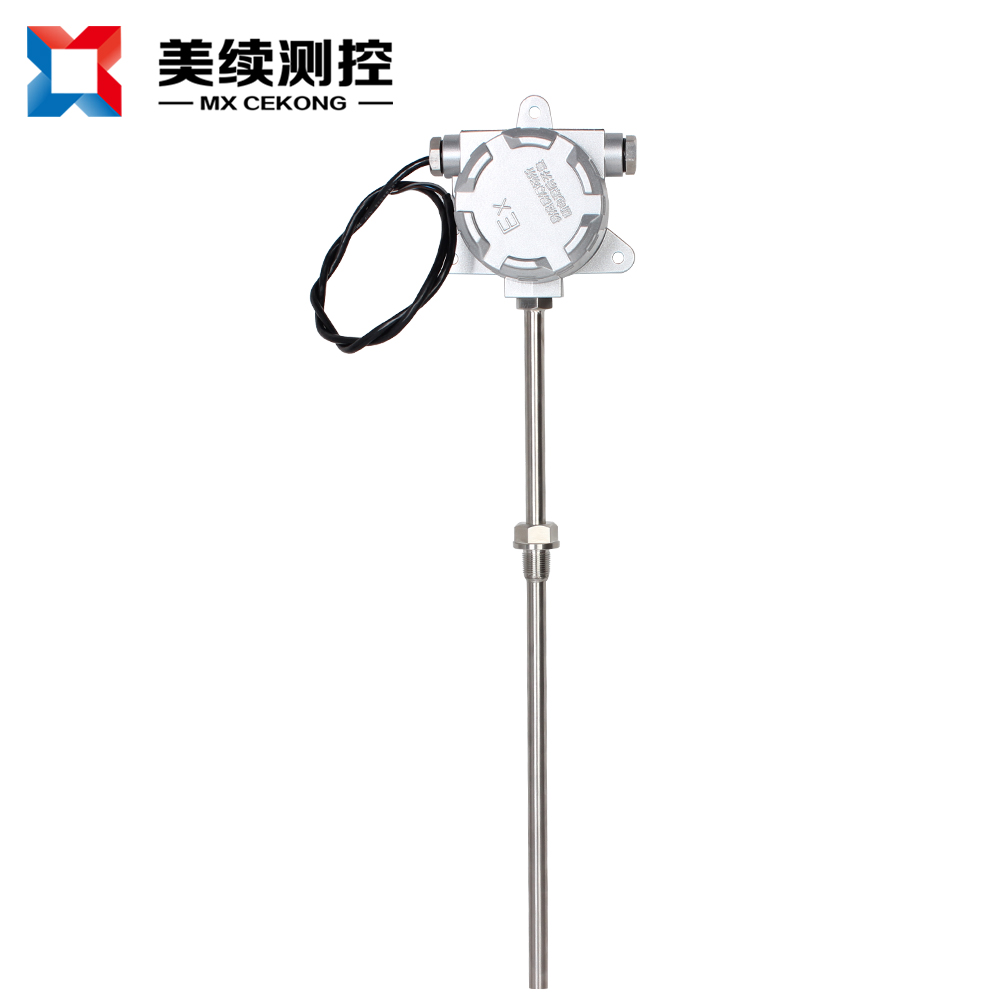

   MX-WD-07該溫濕度變送器廣泛適用于通訊機房、倉庫樓宇以及自控等需要溫濕度監測的場所，傳感器內輸入電源，測溫單元，信號輸出三部分完全隔離。安全可靠，外觀美觀，安裝方便。殼體為防水殼，內部電路板做特殊防水處理，適用于室外及高濕度變送器部件精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠。而且由于采用硅橡膠密封結構、耐濕，適宜于惡劣現場環境中使用。

應用領域

?塑料，化纖行業，機械工程應用方面
?各種水壓、氣壓的測量
?醫療衛生應用、制藥萃取行業
?石化環保行業、廢水蒸發器行業
?蒸餾脫銷工程系統、一般工業控制領域

產品特點

?帶現場就地顯示功能
?抗震性能好、測量精度高
?測量范圍大（－80℃～100℃）
?熱響應時間快、使用壽命長
?10~30V寬電壓范圍供電、規格齊全、安裝方便。

尺寸圖

規格參數

選型指南

協議內容

2.1 電源及485信號
寬電壓電源輸入12-24V均可。485信號線接線時注意AB兩條線不能接反，總線上多臺設備間地址不能沖突。2.2 具體型號接線
 壁掛王字殼接線

2.3 485現場布線說明
多個485型號的設備接入同一條總線時，現場布線有一定的要求。
3. 通信協議
3.1 通訊基本參數

3.2 數據幀格式定義
采用Modbus-RTU 通訊規約，格式如下：
初始結構 ≥4 字節的時間
地址碼 = 1 字節
功能碼 = 1 字節
數據區 = N 字節
錯誤校驗 = 16 位CRC 碼
結束結構 ≥4 字節的時間
地址碼：為變送器的地址，在通訊網絡中是唯一的（出廠默認0x01）。
功能碼：主機所發指令功能指示，本變送器只用到功能碼0x03（讀取寄存器數據）。
數據區：數據區是具體通訊數據，注意16bits數據高字節在前！
CRC碼：二字節的校驗碼。
主機問詢幀結構：

從機應答幀結構：

3.3 寄存器地址

3.4 通訊協議示例以及解釋
舉例：讀取設備地址0x01的溫濕度值
  問詢幀：

  應答幀： （例如讀到溫度為-10.1℃，濕度為65.8%RH）

溫度計算：
當溫度低于 0 ℃ 時溫度數據以補碼的形式上傳。
溫度：FF9B H(十六進制)= -101 => 溫度 = -10.1℃
濕度計算：
濕度：292 H (十六進制)= 658 => 濕度 = 65.8%RH
4. 常見問題及解決辦法
4.1 設備無法連接到PLC或電腦可能的原因：
1)電腦有多個COM口，選擇的口不正確。
2)設備地址錯誤，或者存在地址重復的設備（出廠默認全部為1）。
3)波特率，校驗方式，數據位，停止位錯誤。
4)主機輪詢間隔和等待應答時間太短，需要都設置在200ms以上。
5)485總線有斷開，或者A、B線接反。
6)設備數量過多或布線太長，應就近供電，加485增強器，同時增加120Ω終端電阻。
7)USB轉485驅動未安裝或者損壞。
8)設備損壞。
如有不懂選型請咨詢銷售工程師，或者當地經銷商。
公司名稱：上海美續測控技術有限公司
辦公地址：上海市松江區三新北路1800弄國家電子商務園24號樓3層
工廠地址：上海松江區光華路650號
聯系電話：021-67881626
公司網址：m.0025sf.cn  、詳細說明請參照使用說明
